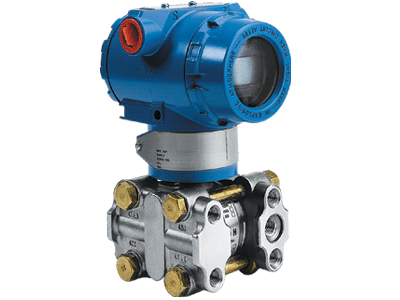

差壓變送器

作者： | 發布時間：2020/4/24 15:55:31 | 瀏覽次數：

智能差壓變送器的特點

外形小巧美觀,重量輕
量程遷移功能,量程遷移比100:1
阻尼: 0～32秒可調,步進0.1秒
零點﹑滿度補償修正功能
輸出電流多點校正
顯示多個監測變量,壓力單位可選
輸出電流開方功能.
具有自診斷及故障報警輸出功能.
帶有EEPROM非易失性存儲器,不怕掉電丟失數據并具有原始標定數據恢復功能.
通過HART通訊手操器和就是按鈕實現遠程﹑就是參數設定與功能組態.

智能差壓變送器的性能指標

性能優異：精度可達0.075%，量程比100：1

差壓：調校量程從4inH2O至1000psi

表壓：調校量程從4inH2O至1000psi

絕壓：調校量程從150inH20至1000psi

過程隔離膜片：316L不銹鋼，哈氏合金C，蒙乃爾，鉭（僅限CD，CG）及鍍金蒙乃爾，鍍金不銹鋼

設計小巧/堅固而質輕，易于安裝

復合量程（僅限CD，CG）可測量負壓

智能差壓變送器的選型表

型號	變送器類型
FM3051D	差壓變送器
代碼	壓力測量范圍（URL）
2	0-0.1～1.0KPa
3	0-1.3～6.0KPa
4	0-6.2～37.4KPa
5	0-31.1～186.8KPa
6	0-117～690KPa
7	0-345～2068KPa
8	0-1170～6900KPa
9	0-3450～20680KPa
0	0-6890～41370KPa
代碼	變送器輸出
A	4-20mA，HART協議數字信號輸出
代碼	結構材料法蘭接頭	排液排氣閥	膜片		灌沖液
22	316SST	316SST	316SST		硅油
23	316SST	316SST	哈氏合金C		硅油
24	316SST	316SST	鉭		硅油
25	316SST	316SST	蒙乃爾		硅油
33	哈氏合金C	哈氏合金C	哈氏合金C		硅油
34	哈氏合金C	哈氏合金C	鉭		硅油
2A	316SST	316SST	316SST		惰性液
2B	316SST	316SST	哈氏合金C		惰性液
2C	316SST	316SST	鉭		惰性液
2D	316SST	316SST	蒙乃爾		惰性液
3C	哈氏合金C	哈氏合金C	哈氏合金C		惰性液
3D	哈氏合金C	哈氏合金C	鉭		惰性液
5B	蒙乃爾	蒙乃爾	蒙乃爾		惰性液
7B	316SST	哈氏合金C	哈氏合金C		惰性液
7C	316SST	哈氏合金C	蒙乃爾		惰性液
	代碼	安裝支架
	B1	2-in管道安裝彎支架
	B2	面板安裝支架
	B3	2-in管道安裝平支架
	代碼	表頭（可選）
	M4	液晶顯示，0-100%表頭
	M5	液晶顯示，平方根表頭
	代碼	外殼		導線管入口尺寸
	A	鋁，覆聚氨酯涂層		1/2-14NPT
	B	鋁，覆聚氨酯涂層		M20×1.5（CM20）
	J	不銹鋼		1/2-14NPT
	K	不銹鋼		M20×1.5（CM20）
	代碼	閥組一體化安裝（可選）		材料
	S5	一體化安裝型閥組		316SST
	代碼	法蘭和接頭用螺栓
	L	碳鋼鍍鎘
	代碼	過程接頭
	N1	1/4-18NPT連接
	Y1	1/4-14NPT“一”型接頭連接
	Y2	M20×1.5“T”型接頭連接
代碼	接液O型環材料
W2	丁睛橡膠
W3	乙烯-丙烯
W4	特氟隆
代碼	引壓連接（可選）
D1	側面頂部排液/排氣
D2	側面底部排液/排氣
D6	低壓側盲法蘭，無1/4NPT
代碼	遠傳（可選）
S1	附一個遠傳裝置（毛細管式）
S2	附一個遠傳裝置（直接安裝式）
S3	附兩個遠傳裝置（毛細管式）
S0	附兩個遠傳裝置（一個毛細管式，一個直接安裝式）
代碼	危險場所認證
E5	本安iaⅡCT4/CT6
K5	隔爆dⅡCT4/CT6
