一、蒸汽流量表概述：

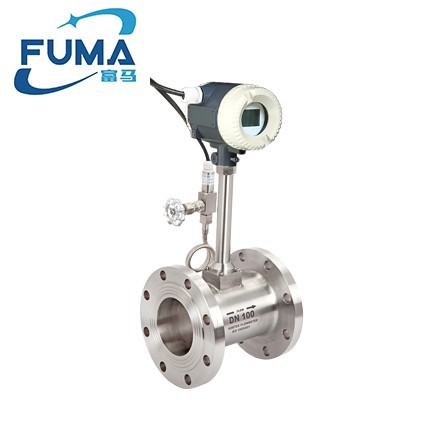

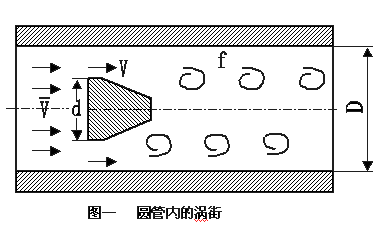

（蒸汽流量表）的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比"。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。

當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街"。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。

旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。

傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用最新微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。

三、蒸汽流量表技術參數：

公稱通徑	15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式）
公稱壓力（MPa）	DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨）
介質溫度（℃）	壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨）
本體材料	1Cr18Ni9Ti，（其它材料協議供貨）
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
精確度	±1%R，±1.5%R；插入式：±2.5%R，
范圍度	1：6～1：30
供電電壓	傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池
輸出信號	方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防護等級	普通型IP65 潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型（4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m.

四、蒸汽流量計產品選型：

型譜							說明
YMLUGB							渦街流量?jī)x表
檢測	B						壓電式傳感器
方式	E						電容式傳感器
連接方式		1	僅對滿管型				法蘭連接型
		2	僅對滿管型				法蘭卡裝型
		3	僅對插入型				簡易插入型
		4	僅對插入型				球閥插入型
測量介質			2				液體
			3				氣體
			4				蒸汽
公稱通徑				2			DN25
				…			… 單位：mm
				30			DN300
使用環境					P		普通型
使用環境					B		防爆型
輸出信號						1	脈沖輸出
						2	4～20mA電流輸出，液晶顯示
						3	RS-485通訊
						4	電池供電，不帶溫度、壓力補償
						5	溫壓補償一體，4～20mA電流輸出型
						6	溫壓補償一體，電池供電型

蒸汽流量表流量范圍：

渦街流量傳感器通徑	液體（參比介質：常溫水）		氣體（參比介質：20℃ 101325Pa狀態下空氣
渦街流量傳感器通徑	標準型	擴展型	氣體（參比介質：20℃ 101325Pa狀態下空氣
15	0.8～6	0.5～8	6～40	5～50
20	1～8	0.6～12	8～50	6～60
25	1.5～12	0.8～16	10～80	8～120
40	2.5～30	2～40	25～200	20～300
50	3～50	2.5～60	30～300	25～500
65	5～80	4～100	50～500	40～800
80	8～120	6～160	80～800	60～1200
100	12～200	8～250	120～1200	100～2000
125	20～300	12～400	160～1600	150～3000
150	30～400	18～600	250～2500	200～4000
200	50～800	30～1200	400～4000	350～8000
250	80～1200	40～1600	600～6000	500～12000
300	100～1600	60～2500	1000～10000	600～16000
400	200～3000	120～5000	1600～16000	1000～25000
500	300～5000	200～8000	2500～25000	1600～40000
600	500～8000	300～10000	4000～40000	2500～60000

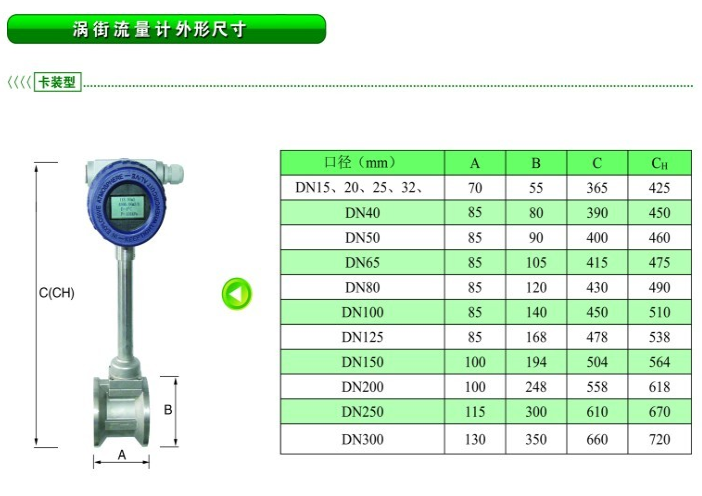

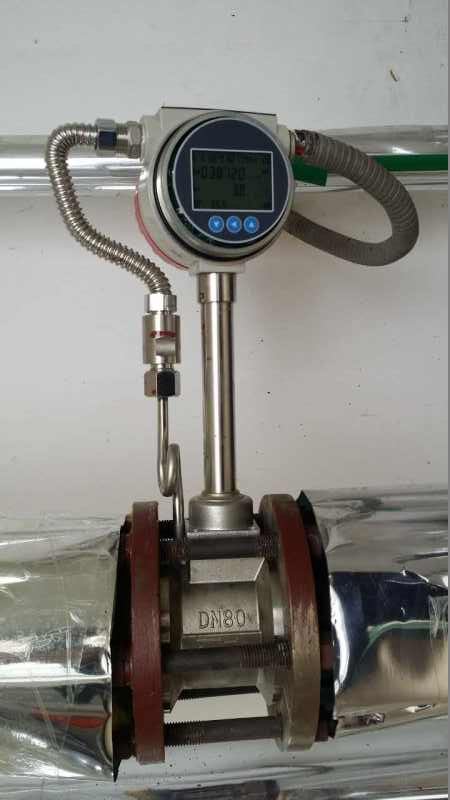

四、蒸汽流量表現場安裝圖片：
